Euromac Fx Bend Cell 3100 MAX-KR
Самая мощная и производительная конфигурация в линейке, созданная чтобы обеспечить предприятию максимальную автономность при работе с крупными металлоконструкциями.
Линейка автоматизированных гибочных центров Euromac это полностью интегрированные решения, объединяющие в себе высокоточные электрические прессы, многоосевых роботов и интеллектуальное программное обеспечение. Эти системы спроектированы для обеспечения максимальной производительности при обработке деталей любых габаритов, предлагая гибкую настройку под конкретные производственные задачи каждого клиента.
Полная интеграция «из одних рук»
Euromac самостоятельно разрабатывает каждый элемент структуры — от механики пресса и интеграции робота до управляющего ПО, что гарантирует идеальную совместимость, надежность и простоту эксплуатации системы.
Euromac самостоятельно разрабатывает каждый элемент структуры — от механики пресса и интеграции робота до управляющего ПО, что гарантирует идеальную совместимость, надежность и простоту эксплуатации системы.
Сверхбыстрое программирование
Специализированное программное обеспечение Fx Cell 3D позволяет настраивать робота в офлайн-режиме за минимальное время, существенно сокращая простои оборудования при переходе на новые изделия.
Специализированное программное обеспечение Fx Cell 3D позволяет настраивать робота в офлайн-режиме за минимальное время, существенно сокращая простои оборудования при переходе на новые изделия.
Безупречная точность и повторяемость
Уникальная технология «Active Fingers» с функцией самообучения в сочетании с прецизионным контролем угла гарантирует стабильное качество гибки каждой детали в серии.
Уникальная технология «Active Fingers» с функцией самообучения в сочетании с прецизионным контролем угла гарантирует стабильное качество гибки каждой детали в серии.
Максимальная автономность работы
Системы автоматической смены инструментов и захватов (грипперов), а также возможность установки вертикальных складов на 10 паллет позволяют комплексу работать длительное время практически без участия оператора.
Системы автоматической смены инструментов и захватов (грипперов), а также возможность установки вертикальных складов на 10 паллет позволяют комплексу работать длительное время практически без участия оператора.
Универсальность загрузки и выгрузки
Модульный дизайн предлагает множество решений для потоков заготовок — от перфорированных столов предварительного выравнивания до моторизованных роликовых конвейеров и систем сортировки в боксы.
Модульный дизайн предлагает множество решений для потоков заготовок — от перфорированных столов предварительного выравнивания до моторизованных роликовых конвейеров и систем сортировки в боксы.
| Технические данные | Cell 3100 |
| Макс. усилие пресса (кН) | 1000 |
| Длина гибки (мм) | 3060 |
| Высота раскрытия | |
| Зажим Willa (держатель матрицы - держатель пуансона) (мм) | 520 |
| Ход осей Y (мм) | 250 |
| Скорость осей Y (мм/сек) | 220 |
| Макс. скорость гибки в авт. режиме (мм/сек) | 36 |
| Макс. скорость гибки в ручном режиме (мм/сек) | 10 |
| Робот | |
| Макс. радиус действия (мм) | 2233 |
| Макс. грузоподъемность с захватом (кг) | 70 |
| Количество осей | 7 |
| Повторяемость позиционирования (мм) | +-0.06 |
| Ячейка FX | |
| Загрузка | |
| Макс. размер деталей в 1 стопке (мм) | 3000 x 1000 |
| Мин. размер деталей (мм) | 50 x 100 |
| Макс. высота стопки (мм) | 300 |
| Разгрузка | |
| Зона для гравитационной разгрузки (мм) | 1200x800 |
| Потребляемая мощность (кВа) | 6 |
| Прибл. вес (кг) | 9500 |

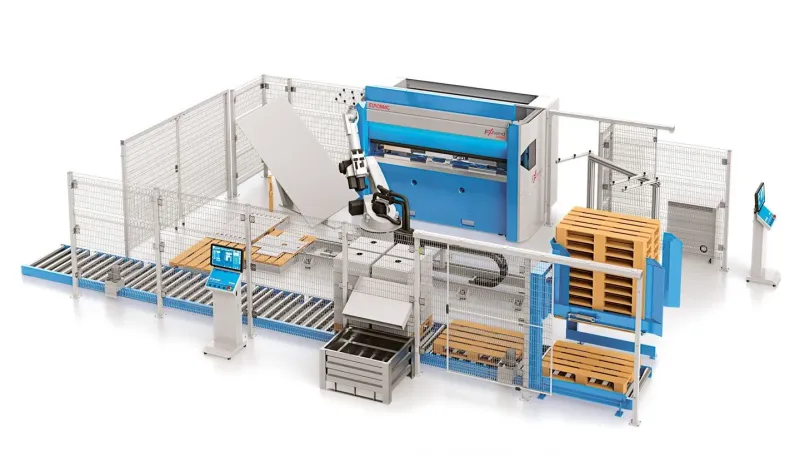

Роботизированная ячейка для средних и крупных деталей с высокой производственной мощностью. Состав ячейки:
-
Fx Bend с 6-осевым задним упором
-
Робот 20/70/120 кг на рельсе
-
Стол центрирования
-
Система переворота
-
Контроль двойного листа
-
Станция загрузки деталей размером до 2500 x 900 мм
-
Разгрузка:
-
Вертикальный склад на 10 европаллет (опция)
-
Бокс для мелких деталей
-
Паллетизация на приводном роликовом конвейере для европаллет.
-
Автоматическая лента с выгрузкой в тару (опция)
-
Расположившись в самом сердце Италии, компания Euromac воплощает в себе лучшие традиции европейского качества, превращая многолетний опыт в передовые инженерные решения. Производитель исповедует философию абсолютной ответственности за результат, самостоятельно проектируя и разрабатывая абсолютно все компоненты своих систем — от сложного программного кода до мельчайших механических узлов.
Сочетая безупречную надежность сборки с концепциями Индустрии 4.0, Euromac создает интеллектуальную среду для современного бизнеса, в которой инновации и простота эксплуатации находятся в идеальном равновесии.
Сочетая безупречную надежность сборки с концепциями Индустрии 4.0, Euromac создает интеллектуальную среду для современного бизнеса, в которой инновации и простота эксплуатации находятся в идеальном равновесии.
